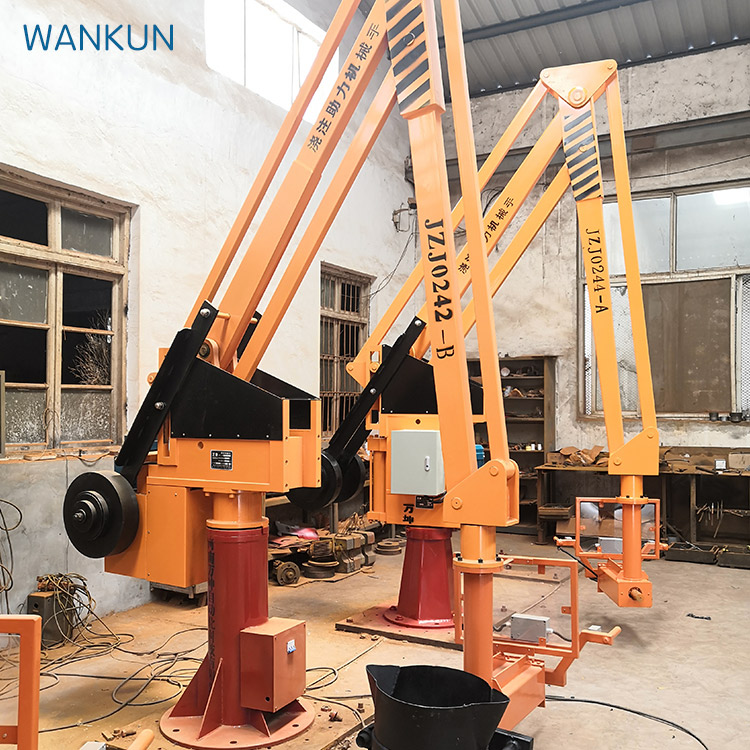

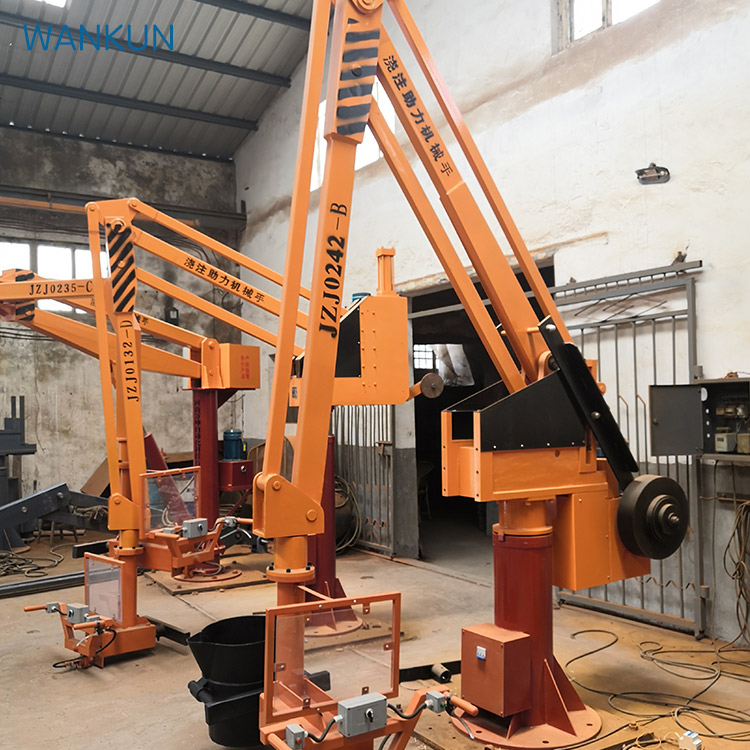

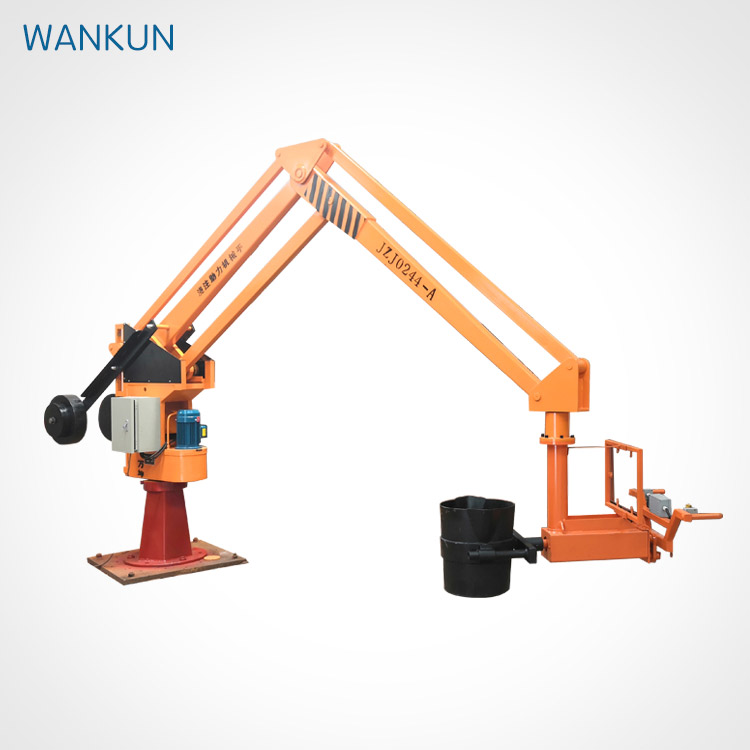

ZJZ série hydraulické odlévání manipulátor je nový typ odlévání a zvedání zařízení, s následujícími vlastnostmi:

1, žádný cestovní spínač, s použitím vlastního cestovního limitu válce a tamponového zařízení.Při pohybu pistonového tyče nahoru a dolů k pohonu pohybu zdvihacího boomu je pohyb relativně stabilní.

Hydraulický systém je vybaven bezpečnostním zařízením, které má bezpečnostní ochrannou funkci v případě přetížení a tak dále a zabraňuje poškození částí a nehodám rovnovážného žehličky.

3. řady Zjz odlévání manipulátor je vybaven rychlostí omezení a samo-nížení funkce, které mohou dělat hmotnost klesnout hladší a ušetřit spotřebu energie. MANIPULátor je vhodný pro vysokou účinnost zvedání a přesné umístění a instalaci těžkých předmětů v rozmezí 300 kg, zejména pro střední a malé FOUNDdries. Má výhody malé velikosti, nízký hluk, lehká hmotnost, novou a kompaktní strukturu, bezpečnou a spolehlivou provoz, jednoduchou a pohodlnou údržbu, atd. Je to nový produkt, který osvobozuje provozovatele od ruční práce časté nakládky a vykládky a zlepšuje efektivitu výroby.

Hydraulický lití manipulátor zvedání těžkých předmětů je dosaženo prostřednictvím následujících tří typů syntézy pohybu:

1, vertikální zvedání hydraulického pohybu

Otočte fuseláž ručně

Posun horizontálně ručně

MTechnické parametry ZJZ hydraulické odlitky manipulátor

Tabulka č. 1:

Zahraniční kreslení

Struktura a princip

JZJ série hydraulické odlévání manipulátor se skládá z pěti částí: těleso, vyvážený čtyřvrstvý mechanismus, hydraulický systém a elektrické řízení, odlévání pytel obratu zařízení.

První fúze:

Tato část se skládá ze základny,

Otočné osové sedadlo, ramenní sedadlo, vertikální směrovací montáž atd. Základ může být nastaven na cementovou základnu (pevný) (viz tabulka - pro základní rozměry) nebo fixován na mobilní kočárek (mobilní). Tělo se může otáčet v rozsahu 345 stupňů kolem otočného osového sedadla. Vertikální směrovací montáž je fixována na zadní straně těla a směrovací kolo vyváženého čtyřspojkového mechanismu se pohybuje nahoru a dolů směrovací hřídel.

2, rovnováha čtyři spojující hřídel mechanismus:

Tato část se skládá z velkého ramene, velkého komplexu ramene, zvedacího ramene, zvedacího komplexu ramene, spojovací tyče, podpůrné desky a rovnovážného bloku a dalších částí. Obě strany bodu zavěšení mezi podpůrnou deskou a spojovacími tyčemi jsou vodorovně přemístěny párem jednorožeckých míčových ložisek na vodicí kolejnici těla. Zadní konec velkého ramene je spojen s hlavou pistonové tyče hydraulického válce přes hřídel a vertikální pohyb se provádí podél vodicího hřídele. Nastavitelný rovnovážný blok je nainstalován na velkou ruku spojenou se čtyřmi vazbami, která je vyvážená s vlastní hmotností rovnovážného

3 Hydraulický systém:

Systém se skládá z převodového čerpadla, elektromagnetického směrového ventilu, vstupního a zpětného ropného potrubí, bezpečnostního ventilu, hydraulického válce a tak dále.Když provozovatel stiskne, stoupá (nebo klesá) tlačítko, hydraulický olej přes elektromagnetický ventil do válce, dolní komory, tlačí pistonovou tyč dolů (nebo nahoru) pohyb, prostřednictvím principu páky čtyř spojů, aby se řídil pohyb zvedání těžkých předmětů.Rychlost série PLC může být bezstupňová regulace rychlosti.

Když zvedací hmotnost překročí 1,1-násobek hodnocené hmotnosti, bezpečnostní ventil je otevřen a vyložen tak, aby nemohl být zvedán, aby byla chráněna bezpečnost celého hydraulického rovnovážného žehličky. (viz obrázek 4 pro princip)

Část elektrického ovládání:

Tato část se skládá z motoru, přerušovače obvodu plastového pouzdra, fúze, ovládacího tlačítka, AC konektoru, malého relé, ovládacího transformátoru atd. (viz tabulka 2). Stroj používá třífázový 380V, napájení 50HZ (tři-fázové čtyři linky), neutrální linie by měla být pevně připojena.

Použijte napájení 24V. Napájecí vedení může být vedeno ze spodní části podvozku nebo z levé strany elektrické skříňky.Při zapnutí přepínače vzduchu je vždy zapnuto automatické resetování rozprašovače a systém začne pracovat po zapnutí dálkového ovládání.Stiskněte tlačítko nahoru nebo dolů (viz obrázek 3) pro zvýšení nebo snížení rozprašovače.

Slingová

5 Rozšířená část:

Informační část se skládá z komunikačního řídicího zařízení a vodorovného otočného zařízení Mo. Rao Bao získává kompozici rámu. Prostřednictvím barvení přes řízení může být lodička řízena k pohybu nahoru a dolů do umělé budovy a ruční brzda může být stlačena k otáčení. Horizontální rotující zařízení umožňuje operátorovi snadno aplikovat. Montážní rám lodičky by měl být připojen k lodičce.

Balení, přeprava, instalace a uvedení do provozu

Balení, přeprava a montáž

Při přepravě je celý stroj upevněn na speciálním dopravním spodním rámu a vyvážené čtyřbarové spojení je upevněno na těleso pevnou deskou, takže se nemůže posunout dopředu a dozadu. pak použijte pěnový plastový film na balení tělesa, boom, motor atd., aby se zabránilo poškození povrchu barvy a elektřiny

Části zařízení a palivové nádrže byly mokré s deštěm. Celý stroj lze také rozdělit do tří částí: těleso, vyvážený čtyřbarový spojovací mechanismus a protivážné součásti pro balení a přepravu. Části montážního stroje podle grafu, odstraňte strážní a svislé vodicí desky, po žebříku v ramenou nahoře, aby se vyváželo spojení čtyř barů, hnací rameno, paralelní s podkladovou deskou na obou stranách kříže na rameni na úrovni horní vodítka, vodicí kolo na čtyřech spojovacích tyčích a spojení pistonových tyčích, dvě vodicí kola nainstalovaná uprostřed svislé vodítkové desky před a po, pak sestaven

Instalace a commissioning

Přečtěte si prosím pokyny pečlivě před instalací stroje. Během instalace kalibrujte úroveň betonové základové roviny a poté upevněte celý stroj na základnu. Přetáhněte rozprašovač na maximální pracovní poloměr ve stejné výšce a udělejte kruhový pohyb 340 stupňů. Najděte vodorovný bod rozprašovače v třetím rovném bodě a vodorovná chyba tří bodů by neměla přesáhnout 15 mm. Připojte se k napájení třífázovým 380V, 50HZ (třífázové čtyři dráty), neutrální linie by měla být bezpečně připojena. Po kontrole je správné, zavřete přepínač napájení elektrické skříňky, stiskněte tlačítko, abyste z

Věnujte pozornost otázkám bezpečnosti

Před zavedením napájení do stroje by měly být nainstalovány tři spínače na ochranu proti úniku.

2, skořápka stroje musí být uzemněna (PE linka) a uzemnění je dobré.

Před otevřením krytu elektrické skříňky pro údržbu musí být externí napájení nejprve odpojeno.

Při provozu na volném vzduchu by měla být přijata opatření proti dešti a prachu.Je přísně zakázáno, aby déšť na mokré elektrické spotřebiče nebo déšť vstoupil do nádrže.

5, dálkový vysílač by měl být dva měsíce (v závislosti na použití) k výměně baterie.

lubrikace

Rolovací ložiska každé části stroje jsou mazány tuku vápníku, vyčištěny a vyměněny jednou za šest měsíců.

Kontaktní povrch mezi přední a zadní vertikální vodicí železnicí a volantem je jednou měsíčně mazán kalciovým tukem.

3, olejová nádrž s 32# ~ 48# hydraulickým olejem proti opotřebení, povrch oleje by neměl být na spodní straně oleje okenního oleje 10mm pod, hydraulický olejový model podle použití prostředí, čištění každých šest měsíců, výměna jednou.

2 Elektrický schematický diagram

Stůl 2:

Obrázek 5

Schematika hydraulického systému
