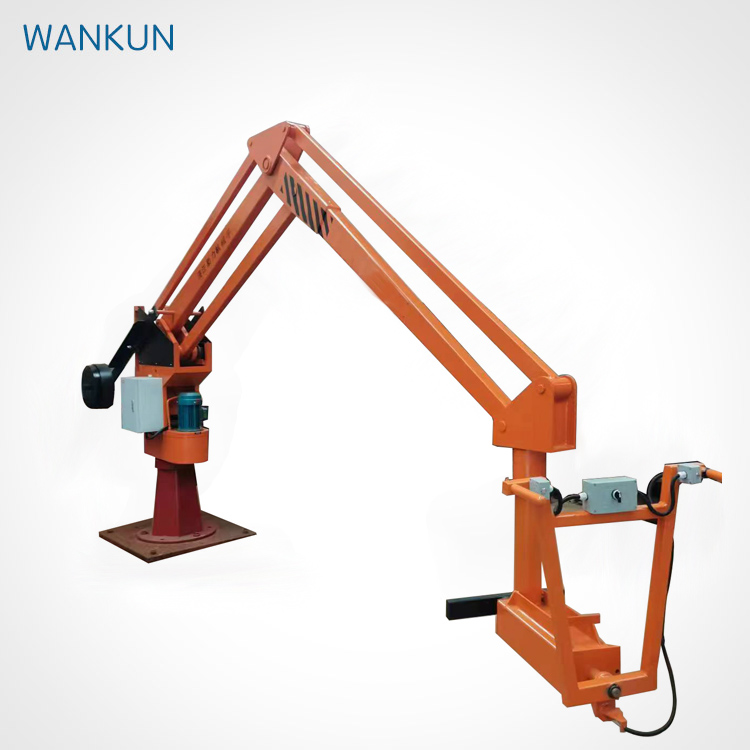

ZJZ0540 Látkový manipulátor pro Foundry
Rotate 360°
Ladle kapacita 500kg
Pracovní poloměr 4m
| produktů | Specifikace modelu | Zvýšená zdvihová kapacita | Minimální výška zdvihu | Maximální zvedací výška skříně | Maximální pracovní poloměr | rotační úhel | Poznámka |
| Hydraulický manipulátor | Štěpánek0540 | 500 kg | Hlavní hřídel skříně je zpočátku rovnoběžná s podlahou (v závislosti na požadavcích zákazníka) | 1 100 mm | Střed sloupce je vzdálen 4000 mm od malé osy otáčení | Hlavní jednotka otáčí 345° Zvedací zařízení se otáčí o 360° | Zahrnuje1setofPLCsystem |
1) Zvedací mechanismus manipulátoru je dálkově řízen a může se volně otáčet o 360°.
2) Stroj na odlévání manipulátoru přijímá princip čtyřbarového spojovacího mechanismu. Každá mechanická ruka může pracovat a zastavit v jakémkoli úhlu, aby dosáhla vyváženého stacionárního stavu.To výrazně snižuje obtíže pro operátory během procesu odlévání, zejména při zacházení s vzestupy a roztaveným železem.Cílem je snížit fyzickou zátěž a zlepšit rychlost a účinnost odlévání.
3) Žádné limitní spínače jsou vyžadovány. Limit je dosažen vlastním nárazem olejového válce. Zvedání ramene je poháněno pohybem nahoru a dolů pistonové tyče a je nastaveno tamponové zařízení, což vede k malým nárazům a stabilnímu provozu.
4) Bezpečnostní zařízení jsou instalována v hydraulickém systému. mají bezpečnostní ochrannou funkci v případě přetížení a jiných situací, což zabraňuje výskytu snadno poškozených součástí a nehod.
5) Systém PLC může řídit otevírací dobu čerpadla a ventilu, stejně jako nastavení průtoku.
1) Všechny rozměry v tomto výkresu jsou měřeny v milimetrech.
2) Kompresní síla podkladové půdy nesmí být menší než i tun na metr čtvereční
3) Konkrétní poloha elektrické skříně a potrubí k ní připojených musí odkazovat na celkový výkres uspořádání elektrického potrubí.
4) Drátový vodič (3-fázový 5-drátový systém) má průřezovou plochu 4 čtverečních milimetrů, s napětím 380V + 220V a 2,5 metru vystaveného.
