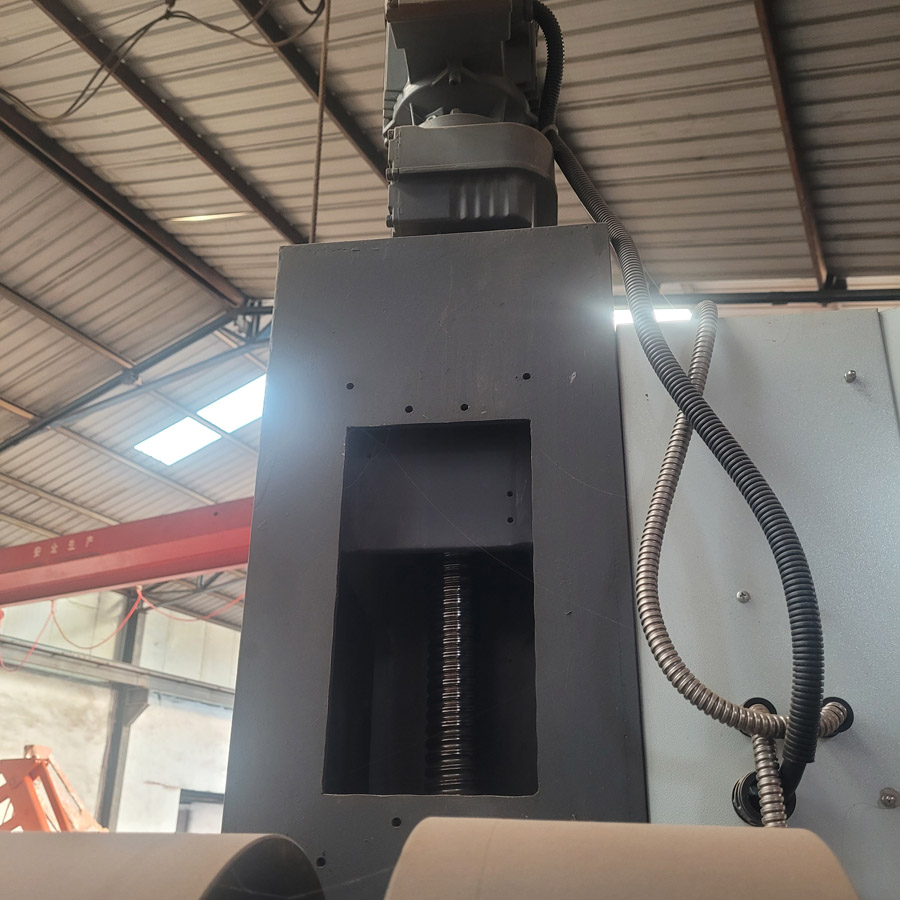

Odlévací manipulátor vybavený vysoce přesnými šroubovými tyčemi
pro dosažení přesného lineárního přenosu pohybu a stabilního přenosu síly pod těžkým zatížením. Jsou primárně aplikovány na teleskopické paže, zvedací sloupce a klouby pro nastavení polohy kování manipulátoru v klíčových oblastech pohybu. V drsných pracovních podmínkách, jako jsou vysoké teploty, prach, těžké zatížení a časté start-stop operace v odlévání, přímo určují přesnost umístění, plynulost pohybu a životnost odlévacích strojů. Jsou jádrem přesné přenosové jednotky, které je odlišují od běžných mechanických rukou.Manipulace manipulátorem
Role a funkce precizního šroubovacího kotouče
Přesnost šroubů odlévacího manipulátoru musí splňovat specifické požadavky odlévacího procesu a také splňovat základní výkon průmyslové přesné převodovky.
Základní části aplikace
Zvedací sloupec: Dosáhnout přesného vertikálního zvedání, nesoucí těžké zatížení koncového upevnění + ocelové lodičky;
Prodloužení a zpětná vazba velkého ramene / malého ramene: Dokončení horizontálního prodloužení a zpětné vazby mechanické ruky, zajištění přesné polohy odlévání oceli a přepravy;
Nastavení držení těla: Pomáhá při dosažení lehkého úhlu / polohové úpravy upevnění, přizpůsobuje se přesnému vyrovnání při nalévání;
Některé těžké upevňovací paže používají šroubovou převodovku k dosažení stabilního upevnění / uvolnění ocelové vodní skříně.
Základní funkce
rotační pohyb na lineární pohyb: přeměňte rotační výkon servo motoru / hydraulického motoru na lineární posun na konci průmyslového manipulátoru s vysokou účinností přenosu;
Vysoká přesnost umístění: V kombinaci se servo systémem, dosažení přesného umístění v rozmezí ± 0,1 až 0,5 mm, splnění požadavků na umístění pro odlití a přepravu zařízení;
Přenos sil s těžkým zatížením: může odolat axiálnímu těžkému zatížení a udržovat hladký přenos bez zjevného zvlnění;
Sebezamykání / proti pádu: Některé typy šroubových tyčí (jako jsou trapezoidní šroubové tyče) mají mechanické vlastnosti sebezamykání, které zabraňují pádu konce kvůli gravitaci při ztrátě napájení / v případě selhání, což zvyšuje bezpečnost zařízení;
Hladká regulace rychlosti: Podporuje bezstupňovou regulaci rychlosti s nízkým vysokým točivým momentem a vysokým nízkým točivým momentem, vhodný pro různé rytmy pohybu v procesu odlévání.
Klíčové výhody kování
| Výhody | Vysvětlení a přínos pro casting |
|---|---|
| Vysoká přesnost a opakovatelnost | Pokaždé přes plísňovou sklenici, což je zásadní pro zabránění úniku a zajištění kvality.Dokonale a důsledně |
| Vysoká mechanická účinnost | snižuje spotřebu energie a minimalizuje vytváření tepla.Menší a odolnější servo motory |
| Vysoká tuhost a kapacita zatížení | .stabilní, bez vibrací |
| Předvídatelná životnost a spolehlivost | Jejich životnost lze přesně vypočítat na základě zatížení a rychlosti.Při správném výběru a údržbě nabízejí mimořádně spolehlivý výkon po dlouhou dobu, což je zásadní pro nepřetržitou výrobu odlévání. |
| hladký a kontrolovaný pohyb | Umožňujeverysmoothaccelerationanddecelerationprofiles.Thisiscriticalpreventingmoltenmetalsloshingintheladleduringstart/stopmovements,enhancingbothsafetyandprocesstability. |
Naše produkty
Kritické úvahy a výzvy při používání foundry
Drsné lití prostředí představuje specifické výzvy, které musí být řešeny při návrhu a údržbě systému šroubových tyčí.
| Výzva | Strategie zmírňování / Design Feature |
|---|---|
| Znečištění (metalový prach, písek, úrazy) | Standardní konfigurace zahrnuje vícevrstvou těsnící strukturu.Teleskopický hlídač používá vysokoteplotní vlnité kovové trubky nebo odolné proti opotřebení tříproof tkaniny, aby se zabránilo částicím železné vody a prachu vstoupit do závodní dráhy.Zásadní : |
| Tepelné účinky | Pro kritické vysoce přesné nápravy zvažte aktivní chlazení pro montáž ořechů nebo motorů.1 Výběr materiálu: 2 Návrh :přednapětí (pre-stretch ) 3 Chlazení : |
| Vysoké axiální zatížení | pro manipulaci s dynamickými zatíženími zrychlení / zpomalení plné hmotnosti kočárku.Přehrávač s významným bezpečnostním faktorem |
| Odolnost proti korozi | Odlévací dílna má korozivní média, jako je chladicí voda a demolicí činidla.Povrch šroubové tyče je ošetřen tvrdým anodizováním, chromem (hardchrome), nebo nitridováním, aby se zvýšila jeho odolnost proti korozi a odolnost proti opotřebení. |
